宽带功率放大器

简介

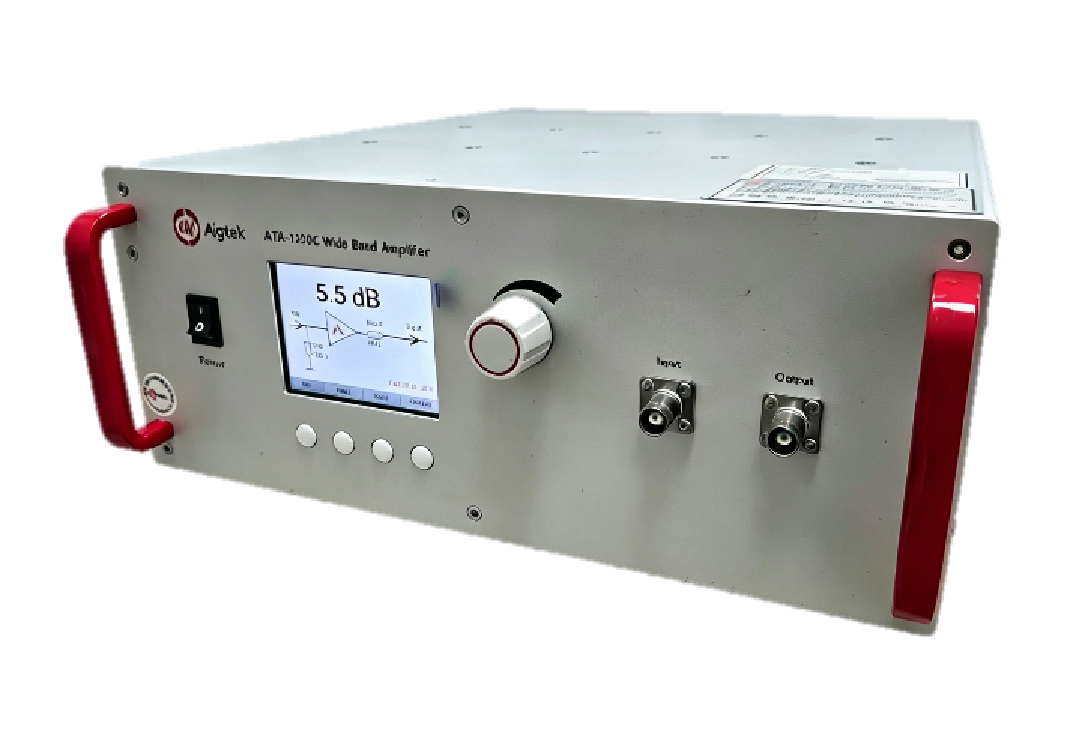

ATA-1200C 单通道宽带功放，专为微流控声表面波分选、高频介电电泳、液晶电场传感设计，搭配任意波形发生器输出可控交变 / 脉冲电场，DC~25MHz 超宽频、大电流四象限输出，完美驱动微流控压电、ITO 微电极，适配微粒分级、细胞筛选、微量检测等高频微流控实验。

参数

• 带宽：DC25MHz（-3dB）
• 最大输出电压：30Vp-p
• 峰值输出电流：1Ap
• 最大输出功率：15Wp
• 压摆率：≥1666V/μs
• 增益范围：020dB，步进 0.5dB
• 输入阻抗：50Ω/1MΩ 可切换
• 保护功能：过流、短路保护
• 人机与通讯：液晶触控屏、USB 程控接口
• 输出模式：四象限驱动

核心优势

• DC25MHz 超宽带输出
  • 覆盖微流控高频扫频实验，适配声表面波、高频介电泳分选。
• 30Vp-p/1Ap 大电流四象限驱动
  • 可吸收反向电流，稳定驱动容性微流控电极，无波形畸变。
• 超高压摆率≥1666V/μs
  • 脉冲信号高速响应，满足液滴亚毫秒时序电场控制。
• 020dB 数控增益（0.5dB 步进）
  • 精细调压，一键保存参数，多组实验快速切换。

• 双档阻抗匹配（50Ω/1MΩ）
  • 和全系列波形发生器完美阻抗匹配，输出电压无偏差。
• 多重硬件安全保护
  • 集成过流、短路自动切断，避免微流控芯片电极击穿。
• USB 程控 + 液晶触控面板
  • 支持上位机自动化实验集成，本地可视化快速调参
